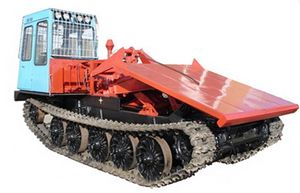

Трактор ТТ 4М

Гусеничный трактор ТТ-4М с трелевочным оборудованием (реверсивной лебедкой и гидрофицированным погрузочным щитом) предназначен для вывозки крупного и среднего леса в полупогруженном состоянии и укладыванию его в штабеля. Трактор в исполнении ТТ-4М-01 предназначен для использования в качестве тягово-транспортно-энергетического шасси машин разнообразного назначения: валочно-трелевочных, валочно-пакетирующих, трелевочных бесчекерных, сучкорезных, погрузочных, землеройных, геологоразведочных, дорожно-строительных, лесохозяйственных и многих других, эксплуатирующихся преимущественно в условиях бездорожья и пересеченной местности.

Технические характеристики ТТ-4М, ТТ-4М-01	Параметры
Мощность дизеля, кВт (л.с.)	95,5 (130)
Удельный расход топлива, г/кВт*ч	227+8
Скорости движения, м/с	0,634—2,284
Тяговые усилия, кН	116,1—15,6
Количество передач вперед/назад	8/4
Дорожный просвет, мм	537
Предельный угол подъема, преодолеваемый трактором, рад (град)	0,44 (25)
Максимальная высота преодолеваемого препятствия, м	0,6
Максимальная глубина преодолеваемого брода, м	0,8
Среднее условное давление на грунт (незаправленного трактора), кПа
• ТТ-4М	38
• ТТ-4М-01	33
Высота, мм	2957
База, мм	2880
Колея, мм	2050
Ширина, мм	2700
Длина, мм
• ТТ-4М	6070
• ТТ-4М-01	5927
Эксплуатационная масса, кг
• ТТ-4М	14400
• ТТ-4М-01	12600
Максимальная грузоподъемность, кН
• ТТ-4М	68,7
• ТТ-4М-01	113,5
Максимальная масса трелюемого пакета, кг	15000
Максимальная высота штабеля окучиваемых деревьев, м	1,0
Максимальное тяговое усилие лебедки, кН	122,3
Канатоемкость барабана лебедки (при диаметре каната 22,0 мм), м	50
Вместимость бака для гидравлических жидкостей (ТТ-4М-01), л	160
