Начальный диаметр бурения - 170 мм
Конечный диаметр бурения - 394 мм
Глубина бурения - 200 м
Вращатель - подвижный

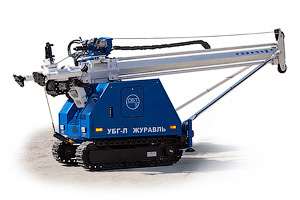

Буровая установка Журавль

Буровая установка УБГ-Л-3130 «Журавль» предназначена для бурения инженерных скважин в породах 1-12 категории по буримости, в частности, для бурения скважин на воду, производства инженерно-геологических изысканий и других работ в условиях макроклиматического района.

Сравнительная таблица


Наименование параметров Величина
  Журавль  УРБ-2А-2Д
ЭКСПЛУАТАЦИОННЫЕ
Диаметр бурения максимальный, мм
   - начальный
   - конечный


394
170


190
118
Глубина бурения скважин бурильными трубами D=63,5мм, м, 200 100
Габаритные размеры мм:
   - в рабочем положении
   - в транспортном положении

9950×2500×9660
9460×2500×3600

8700×2500×8400
8500×2500×3680
Масса буровой установки с буровым насосом и комплектом бурового оборудования на шасси Камаз-43114, кг, не более 14 200 15 200
ВРАЩАТЕЛЬ
Тип подвижный, сдвижной, с приводом от двух гидромоторов, подвижный, сдвижной, с приводом от двух гидромоторов,
Крутящий момент силы, Нм (давление жидкости, кгс/см2) максимальный 5500 (270) 2010 (205)
Частота вращения шпинделя, об/мин I диапазон II диапазон III диапазон 0…115 0…230 - 0…140 0…225 0…325
МЕХАНИЗМ ПОДАЧИ
Тип Рычажной с приводом от гидроцилиндра Рычажной с приводом от гидроцилиндра
Усилие подачи, кг, максимальное вверх вниз 5000 3000 5000
Ход подачи, мм 5000 5200
Скорость подачи, м/сек а) рабочий режим: б) ускоренный режим: 0,11 0,52 0-1,25
МАЧТА
Тип Моноблочная с кронблоком Рамная с кронблоком
МАСЛОСТАНЦИЯ
Привод Дизель автомобиля, Евро-3, мощность(240 л.с.) 176 кВт Дизель автомобиля, Евро-3, мощность(240 л.с.) 176 кВт
Мощность привода буровой установки, кВт, номинальная 125 60
Емкость гидробака, л 150 350
ЛЕБЕДКА
Привод приводом от гидромотора нет
Грузоподьемность, кг 1000 нет
Канатаемкость, м, не менее 60 нет
Диаметр каната, мм 8 нет

Комплектация буровой установки УБГ-Л-3130 «Журавль»

Буровая установка
 Буровая установка УБГ-Л-3130 «Журавль» на шасси КАМАЗ-43114
   - с компрессором 4ВУ - 5м3, 8м3
 Буровая установка УБГ-Л-3130 «Журавль» на шасси Урал-4320
Коробки отбора мощности
Автомобили - шасси для буровой установки
 КАМАЗ 43114-1029-15, 6х6, г/п 6,1 т., 240 л.с.
 Камаз-43114-0591029-15 - модернизированный
